SESThreshold


SESThreshold是基于行业推荐标准计算接触和跨步电压安全阈值的应用程序。 它支持SES软件包将来的应用程序中的其他物理量的阈值计算。

在现代的接地研究中, 常见的是遇到一些区域与整个站址其余部分有不同的阈值。 SESThreshold允许指定具有不同阈值和几何形状的任意数量的此类区域。

计算出来的阈值将直接在程序中以表格形式显示, 应用程序能够针对这些阈值绘制接触和跨步电压色块图, 并在一张图形中显示各个区域的颜色的深浅程度。 SESThreshold 中的几个工具帮助指定分析所需的输入参数, 并可视化最终结果。

  • 可以对一张图形中的多个区域分析接触和跨步电压。
  • 每个区域都可以有单独的输入参数。
  • 复制工具可以轻松地将输入参数从一个区域复制到另一个区域。
  • 计算或直接定义每个阈值,区域的阈值也可以忽略。
  • 所选量的输出图中颜色的深浅程度能非常容易地显示高于和低于阈值的范围。
  • 综合报告表列出每个区域的阈值。
  • 为了更好地指导用户选择, 需要根据指定的标准启用所需的数据输入区域。
  • 还生成包括所有中间计算值的详细文本报告。


SESThreshold集成工具

区域编辑器/查看器

  • 多用途的工具 - 作为编辑器和查看器。
  • 绘图背景中的导体网络和观测线提供了可创建或查看区域的参考。
  • 创建自定义区域的几何形状。
  • 根据表层土壤的变化创建不同的区域。

  • 从查看器中选择区域将在 "参数" 面板中显示其所有输入参数。

  • 查看器允许按阈值对区域进行排序, 以便更好地进行可视化。

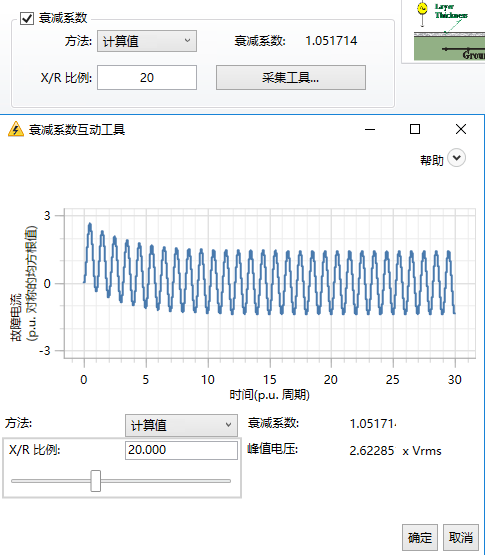

衰减系数互动工具

  • 通过输入X / R数据来计算衰减系数。
  • 另外,可以将衰减系数指定为输入数据,在这种情况下将计算X / R的值。
  • 交互工具提供了对不同X/R 或衰减系数的故障电流采样, 以显示指数衰减的正弦故障电流随时间变化的曲线。
  • 此外还计算峰值电压, 这对于研究通信线路和设备在受影响区域的干扰情况具有重要意义。

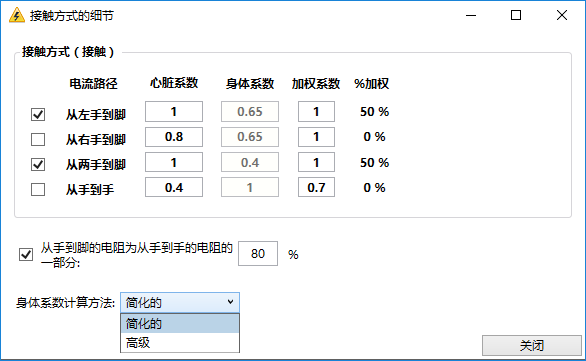

人体接触方式的细节

  • 指定基于IEC标准的接触方式的细节
  • 计算不同接触方式的加权平均系数。
