SESTransient


SESTransient, le successeur d'AutoTransient, automatise l'analyse de phénomènes transitoires effectuée avec les modules de calcul FFTSES et HIFREQ.

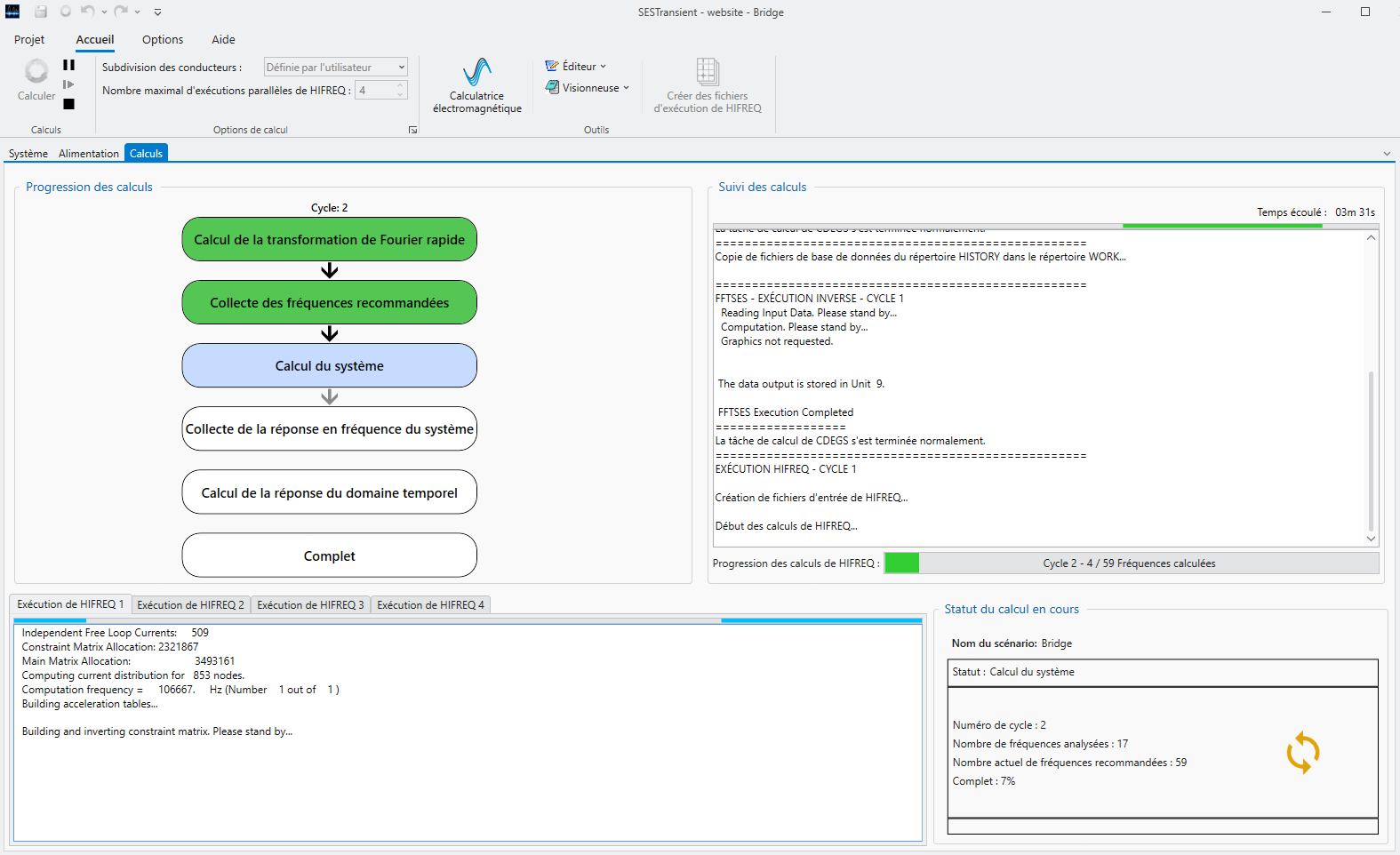

Comme son prédécesseur, SESTransient exécute FFTSES et HIFREQ à tour de rôle à l'aide de fréquences de calcul recommandées par FFTSES pour exécuter HIFREQ jusqu'à ce que les critères de terminaison définis par l'utilisateur soient respectés. Cependant, avec cette version intégrée et simplifiée d'AutoTransient, SESTransient est plus intégré, avancé et puissant.


Faits saillants

SESTransient offre toutes les capacités d'AutoTransient et plus encore :

  • Les fichiers modèles de FFTSES et HIFREQ sont créés dans une seule interface simplifiée.
  • La flexibilité permettant d'importer des fichiers modèles existants de HIFREQ et FFTSES ou de concevoir un système de réseaux dans SESCAD.
  • La sélection interactive de conducteurs dans la visionneuse 3D de réseaux :

  • Il est possible d'affiner davantage la sélection de conducteurs en la filtrant selon les critères suivants : Profondeur, Rayon, Type de revêtement, Type de conducteur, Longueur, Numéro de segment, Numéro de conducteur ou Type de câble.
  • Les utilisateurs qui ont des processeurs multicœurs peuvent exécuter plusieurs calculs de HIFREQ en parallèle, ce qui rend le processus itératif d'exécuter le module HIFREQ beaucoup plus efficace et moins chronophage.

  • L'intégration de modèles de sols qui dépendent de la fréquence. Les caractéristiques électriques du sol varient en fonction de la fréquence et SESTransient permet de définir des modèles de sol qui dépendent de la fréquence. Deux options sont disponibles :

    • La résistivité et la permittivité relative du sol sont calculées en fonction d'un modèle proposé par CIGRE – Visacro et al [1].
    • Plusieurs modèles de sols peuvent être définis à des fréquences définies par l'utilisateur, qui sont utilisées pour interpoler ou extrapoler les caractéristiques des sols pour les fréquences calculées.

  • Le calcul et le rapport automatiques et intégrés de l'énergie transitoire et de l'intensité efficace dispersées dans le corps pour l'analyse et l'évaluation de la sécurité.
  • Une visionneuse 3D permet de visualiser le système en 2D ou en 3D et facilite l'analyse des calculs. Des résultats de plusieurs types peuvent être affichés graphiquement dans la visionneuse en 3D, y compris :

    • Des graphiques de tons directs en 2D ou en 3D pour des profils et des surfaces
    • Des graphiques en 3D pour des quantités liées à des segments
    • Des graphiques de tons directs en 2D ou en 3D qui contiennent des valeurs d'énergie et quadratiques moyennes pour des quantités en particulier.


Les résultats peuvent également être exportés dans un fichier de format CSV pour une analyse plus approfondie des valeurs calculées.

  • Si une analyse doit être interrompue afin de libérer des ressources de l'unité centrale pour d'autres tâches, il est possible de la redémarrer sans devoir recommencer à zéro.
  • Il est possible de créer des graphiques d'animation du domaine temporel en 2D ou en 3D avec l'outil FFT21Data.



[1] S. Visacro, Rafael Alipio, “Frequency Dependence of Soil Parameters. Effect on the Lightning Response of Grounding Electrodes”, IEEE Transactions on Electromagnetic Compatibility, vol. 55, 2013.
